Clara Vision Info

Voyez l’invisible avec la caméra rapide TroublePad !

Avez-vous des difficultés à optimiser vos process, à comprendre des phénomènes aléatoires sur vos lignes hautes cadences ? Augmentez votre rendement et solutionner rapidement vos problèmes grâce à la caméra rapide TroublePad !

Voyez l’invisible avec la caméra rapide TroublePad !

TroublePad : Un système de caméra rapide haute vitesse qui permet l’identification des points d’amélioration sur votre ligne de production.

TroublePad permet de filmer à plusieurs centaines d’images par secondes des process industriels et de décomposer les mouvements en image par image pour faciliter la compréhension d’éventuels dysfonctionnements.

Facile d’utilisation et intuitif, nous avons ainsi créé un dispositif ultra-portable de caméra rapide haute vitesse destiné à la maintenance industrielle. Il vous permettra de diagnostiquer et de comprendre les anomalies et défauts sur votre chaîne de production et vos machines à haute cadence.

La caméra rapide TroublePad s’adresse aux industries gérant des lignes de production hautes cadences, telles que l’industrie pharmaceutique, l’industrie agroalimentaire, les cosmétiques, le packaging, etc.


Voyez l’invisible avec la caméra rapide TroublePad !

Voyez l’invisible avec la caméra rapide TroublePad !

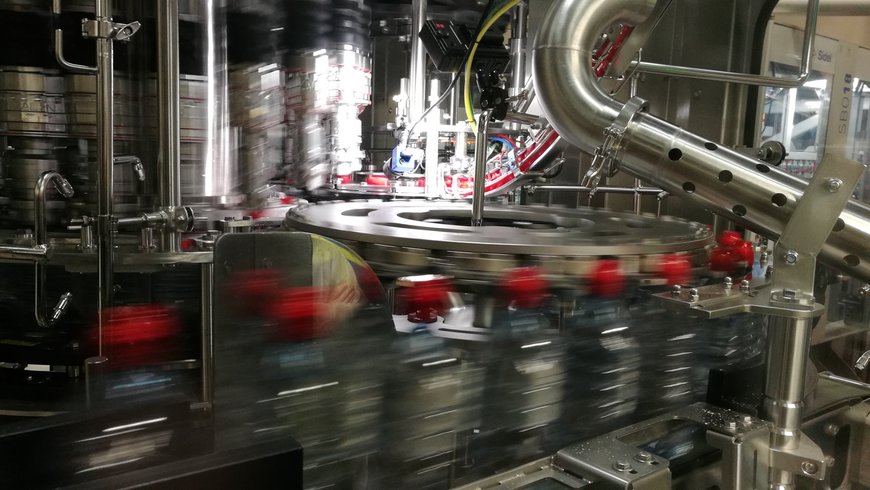

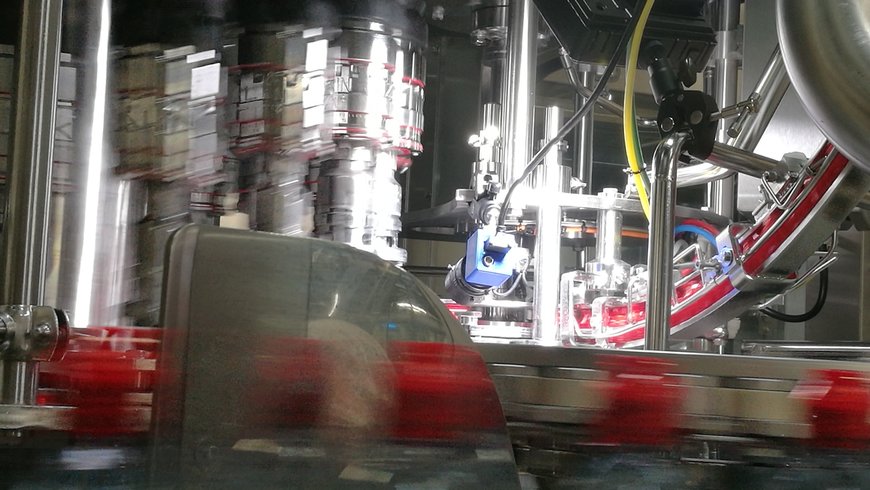

Caméra rapide TroublePad sur une ligne d’embouteillage haute cadence

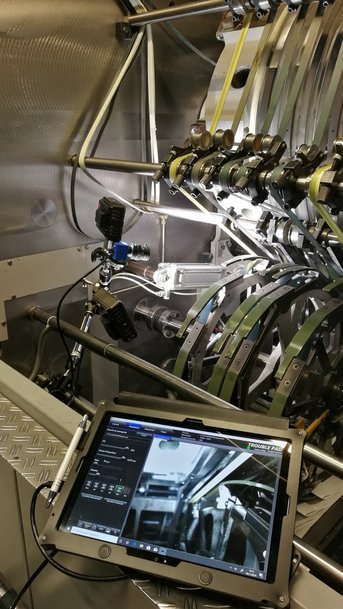

Un système facile d’installation et pratique

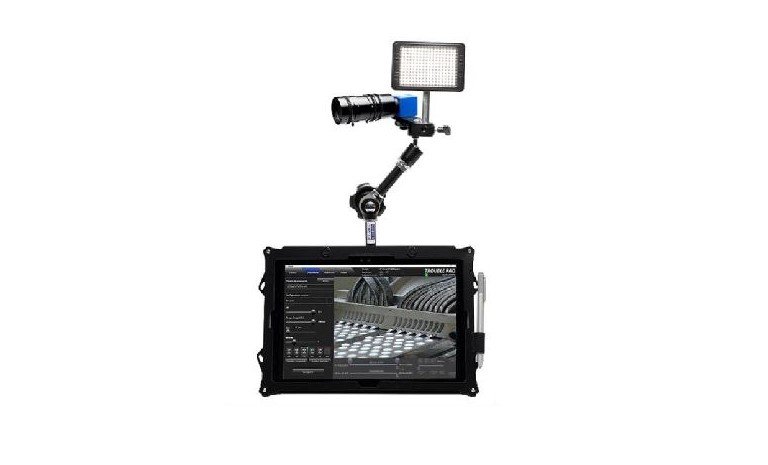

Fruit de la coopération entre nos services de développement et les équipes de nos clients, le système TroublePad est conçu pour faciliter la maintenance et l’optimisation des processus industriels. Solution ultra compacte, il est composé d’un ensemble caméra rapide haute vitesse, tablette et bras de fixation. Il s’installe en quelques secondes, même dans les espaces les plus étroits. Il est entièrement mobile grâce à son système avec éclairage intégré, sans fil superflus et sans alimentation électrique.

Voyez l’invisible avec la caméra rapide TroublePad !

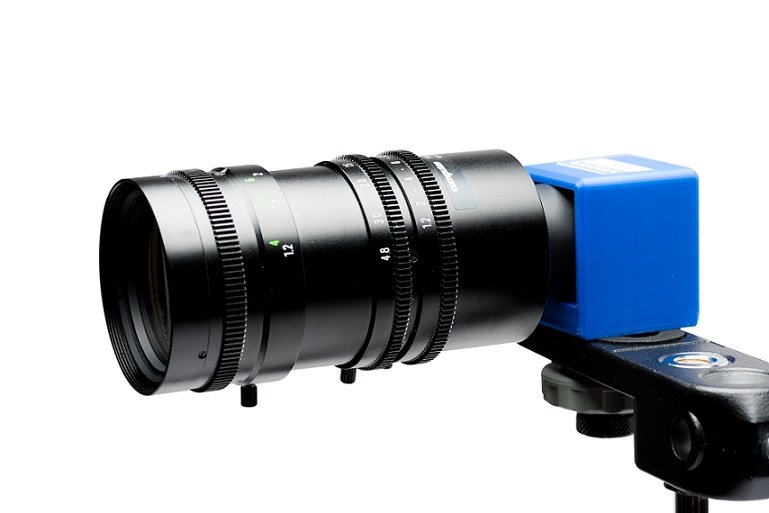

Caméra rapide TroublePad avec son objectif zoom


Voyez l’invisible avec la caméra rapide TroublePad !

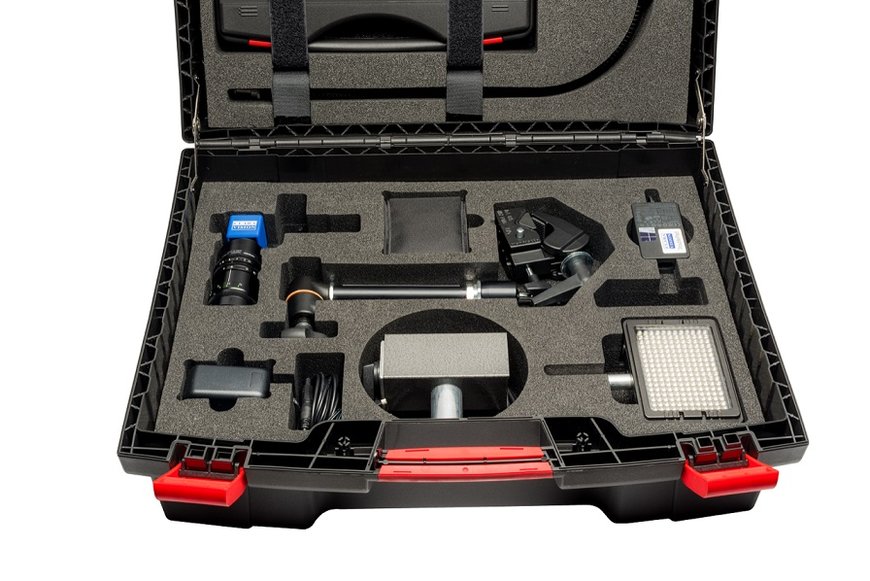

Mallette du système TroublePad

Une caméra haute vitesse, intuitive et autonome

Le TroublePad est fourni avec son logiciel intégré à une tablette à écran tactile. Avec son interface utilisateur intuitive, elle vous permet de commander les enregistrements, de suivre l’image live, ainsi que de consulter l’historique des séquences. Le TroublePad est un dispositif intelligent de haute précision. Vous pouvez ainsi régler la vitesse d’enregistrement et réaliser des enregistrements en boucle et de longue durée.


Voyez l’invisible avec la caméra rapide TroublePad !
Logiciel de pilotage du système TroublePad sur tablette

Enregistrement en boucle et réglage de la vitesse d'enregistrement

De manière très simple, l'opérateur peut définir une zone d'intérêt dans son image pour ne conserver que la partie la plus intéressante.

La caméra rapide TroublePad permet des fréquences d'acquisition d'images de 225 à 2500 images/seconde.

L'enregistrement en boucle (durée paramétrable par l'opérateur) permet un enregistrement en continu pendant plusieurs heures, l'arrêt de l'enregistrement peut se faire par action de l'opérateur ou automatiquement sur un trigger externe "machine".


Voyez l’invisible avec la caméra rapide TroublePad !

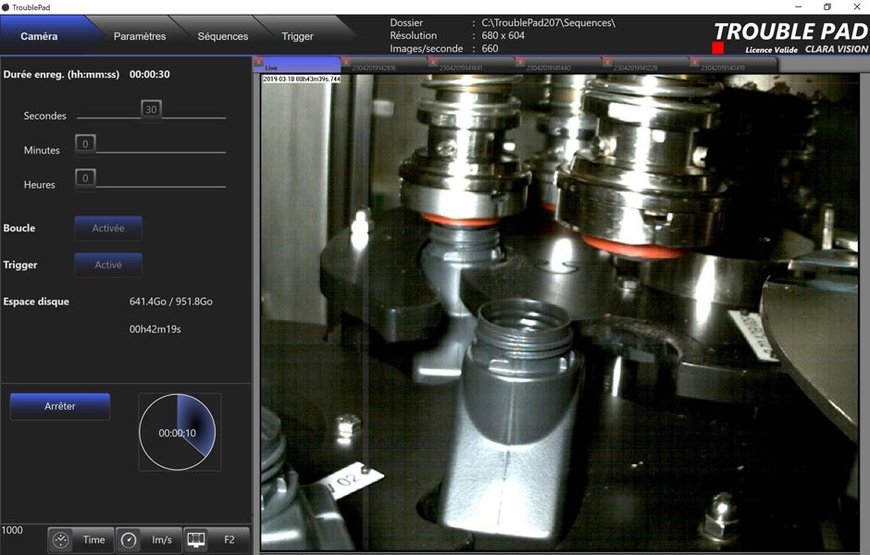

Interface logiciel simple et interactive


Voyez l’invisible avec la caméra rapide TroublePad !

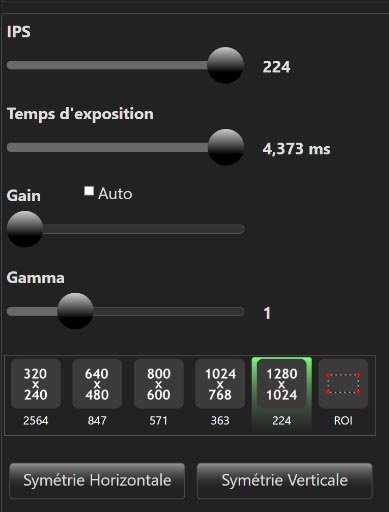

Réglages des paramètres caméra, vitesse et résolution

Pilotage du système par trigger externe

De manière optionnelle, la caméra rapide TroublePad peut être asservie à votre ligne de production et/ou à vos automates !

Le boitier Trigger TroublePad permet de démarrer l'enregistrement, d'arrêter l'enregistrement, de marquer les images clés, de ne conserver que quelques secondes avant et après le signal de vos capteurs....

L'objectif est simple....ne conserver que l'essentiel !

L'utilisation du boîtier trigger vous permettra de façon aisée d'identifier et de solutionner les problèmes aléatoires et peu récurrents de votre ligne de production.

La caméra TroublePad fonctionne comme un véritable "chien de garde" sur votre ligne de production.


Voyez l’invisible avec la caméra rapide TroublePad !

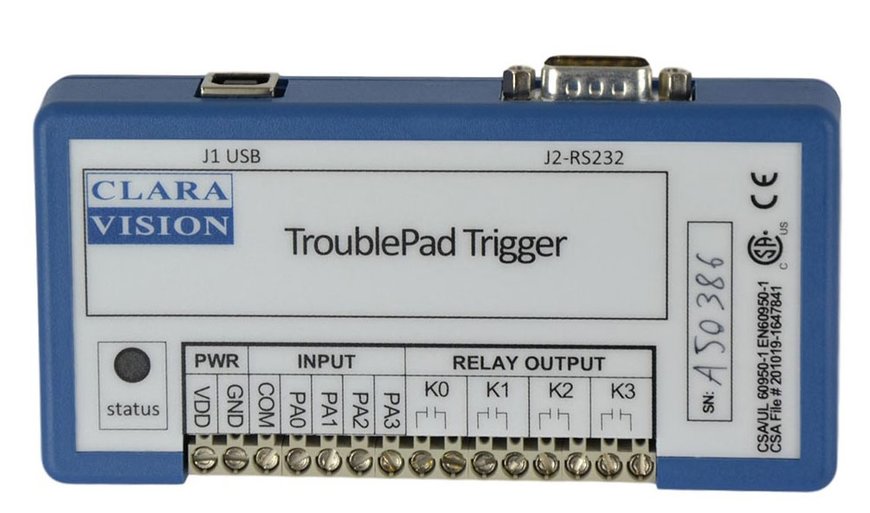

Boitier trigger +/- 24V pour système TroublePad

Relecture et exportation AVI


Les séquences filmées avec la caméra rapide TroublePad sont automatiquement enregistrées sans intervention de l'opérateur. Les séquences sauvegardées sont facilement disponibles pour relecture et analyse, la vitesse de relecture est totalement paramétrable.

De manière très simple il est possible de découper la séquence pour ne conserver que la partie la plus pertinente, sur un simple clic souris un fichier AVI est créé à un cadencement défini par l'opérateur.


Voyez l’invisible avec la caméra rapide TroublePad !

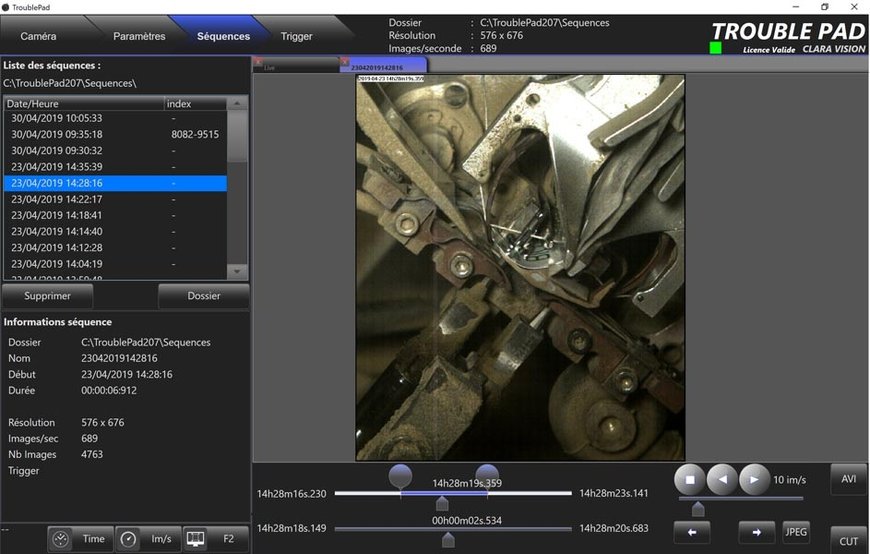

Relecture en image par image des séquences


Voyez l’invisible avec la caméra rapide TroublePad !

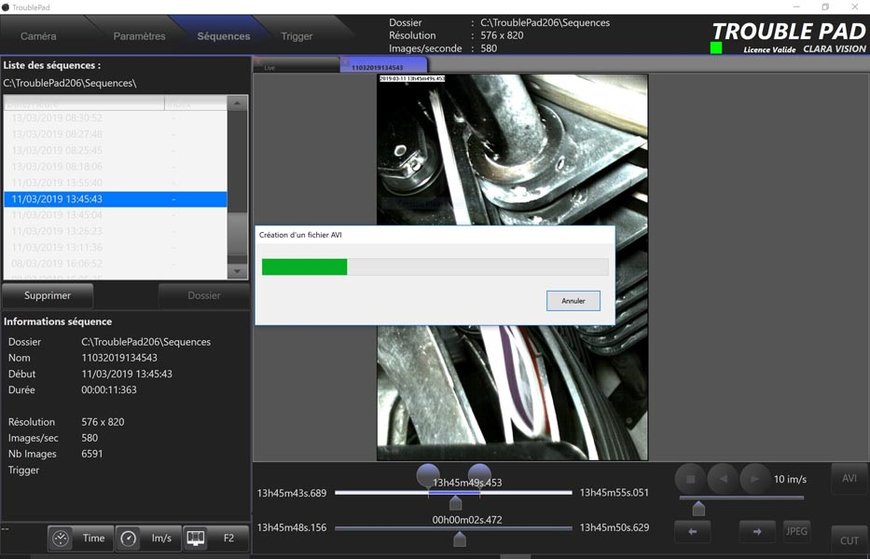

Création de fichier AVI

Conclusion

L’utilisation du système TroublePad par les techniciens de maintenance sur des lignes de production, de conditionnement ou d’emballage hautes vitesses permet une compréhension beaucoup plus rapide des problèmes rencontrés et donc des arrêts de lignes beaucoup plus courts et beaucoup moins fréquents.

L’optimisation des réglages machines, grâce au système TroublePad, permet également d’augmenter la productivité et de respecter les objectifs de production toujours plus élevés.

Le système TroublePad caméra rapide permet un retour sur investissement quasiment immédiat !

Plus d’informations sur le système TroublePad caméra rapide : Vidéos, notes d’applications….

www.claravision.com


  Demander plus d’information…
