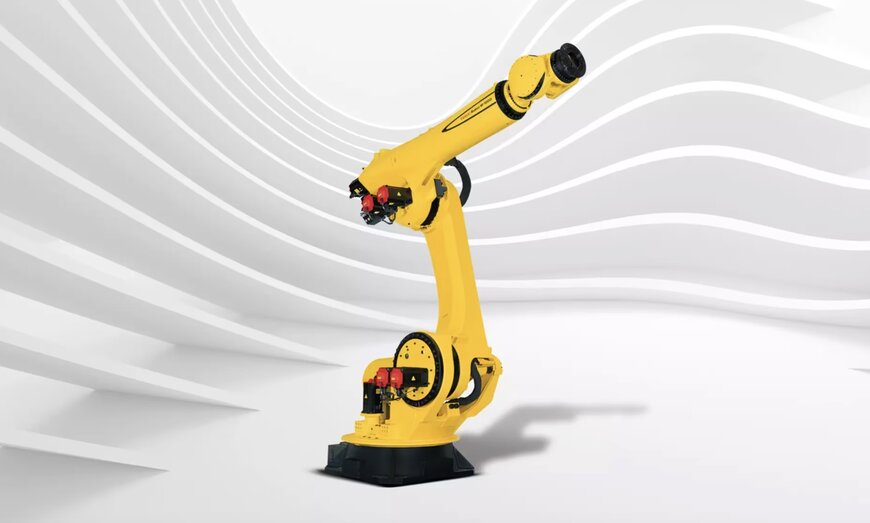

Le robot allonge sa portée
Le robot de la série M-1000/550F-46A de Fanuc offre une charge utile de 550 kg et une portée qui atteint 4,6 mètres.
www.fanuc.eu
Un nombre croissant de constructeurs automobiles moulent de grandes structures de carrosserie en aluminium d'une seule pièce à l'aide d'un processus appelé "giga casting" ou "mega casting". Le giga-coulage, comme de nombreuses tâches d'ingénierie lourde, implique la manipulation de pièces de grandes dimensions. Cette tendance accroît la demande de robots dotés d'importantes charges utiles, d'une longue portée et d'un poignet d’une force appropriée.
Le robot de la série M-1000/550F-46A, présente une portée de 4,6 mètres, qui est 40 % plus longue que les 3,3 mètres du robot de la série M-1000𝑖A.
Une longue portée et une charge utile élevée doivent être associées à un poignet capable non seulement de prendre en charge les composants lourds, mais aussi de manipuler des pièces de grandes dimensions dont le centre de gravité est éloigné de la position de préhension. Le poignet du robot de la série M-1000/550F-46A, qui présente un indice de protection IP67, est combiné à une conception de corps de robot de haute rigidité dont le bras J2 est soutenu des deux côtés.
Ce robot est doté de la liaison série commune à ceux de la gamme M-1000. La liaison en série signifie qu'il n'y a pas d'interférence du bras principal J3 avec le bras J2 en raison de l'absence d'un mécanisme de support qui est mis en œuvre dans la configuration à liaison parallèle typique des robots. La conception à liaison en série offre donc, selon Fanuc, une gamme de mouvements beaucoup plus large et une plus grande polyvalence pour un encombrement au sol plus réduit.
Pour couvrir une grande enveloppe de travail sans nécessiter d'un espace sol important, le bras J3 peut se tenir debout et se retourner vers l'arrière. Le robot peut en effet passer d'un côté à l'autre sans effectuer un mouvement de 180° de l'axe J1. Ce qui permet d'accélérer les temps de cycle.
Le robot de la série M-1000/550F-46A, qui exploite le nouveau contrôleur de robot FANUC R-50𝑖A series en standard, sera présenté lors de la prochaine édition du salon EMO qui se tiendra à Hanovre du 22 au 26 septembre 2025.
